摘要：腰輪流量計量表原理動圖資訊由優秀的流量計、流量?jī)x生產報價廠家為您提供。腰輪流量計原理 1. 重量輕、精度高，安裝使用方便。 2. 壓力損失小，量程范圍大。 3. 主要用于石化、電力、冶金、交通、國防以及商貿等部門對汽油、煤油及輕柴油等油品的計量。。更多的流量計廠家選型號價格報價歡迎您來電咨詢，下面是腰輪流量計量表原理動圖文章詳情。

腰輪流量計原理：它使用測量元件的兩個腰輪將流體連續分成各個體積部分，并使用驅動齒輪和計數指示器機構測量流體的總體積。 它具有兩個腰輪形狀的聯合轉子，它們?cè)诟髯缘妮S上受到控制。 一個腰輪旋轉，另一個腰輪沿相反方向旋轉（齒輪連接），彼此之間保持一條直線。 接觸（準確地說，是緊密的），不要互相阻塞，也不要泄漏間隙。 當氣體通過流量計時，兩個腰輪將在流量計的入口和出口之間的壓力差的作用下沿圖中所示的方向旋轉。 當進氣口充滿氣體時，兩個腰輪都向外轉動。 將下腰輪水平放置（水平狀態）時，其下方會有一定量的氣體。 當它連續旋轉時，一定量的氣體從排氣口進入。 上腰輪將進入的氣體存儲在上腔中，并準備將氣體從排氣口排出。 當進氣壓力高于排氣壓力時，兩個腰輪將連續旋轉，一次又一次地排出氣體。 當兩個腰輪每轉一圈時，排出的氣體就是一圈v。在腰輪軸上驅動一對蝸輪和一組變速齒輪，并將它們發送到計數裝置以進行累計流量測量。

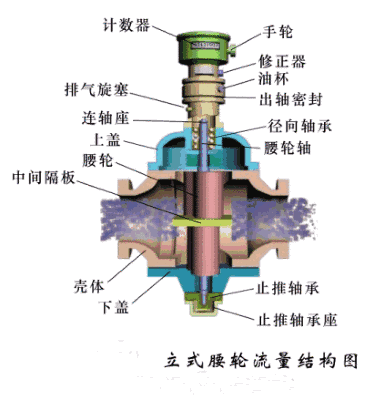

立式腰輪流量計結構原理動態圖

腰輪流量計原理

1. 重量輕、精度高，安裝使用方便。

2. 壓力損失小，量程范圍大。

3. 主要用于石化、電力、冶金、交通、國防以及商貿等部門對汽油、煤油及輕柴油等油品的計量。

以上就是本文全部?jī)?nèi)容，歡迎您來電咨詢我廠家流量計選型、報價等內容。
